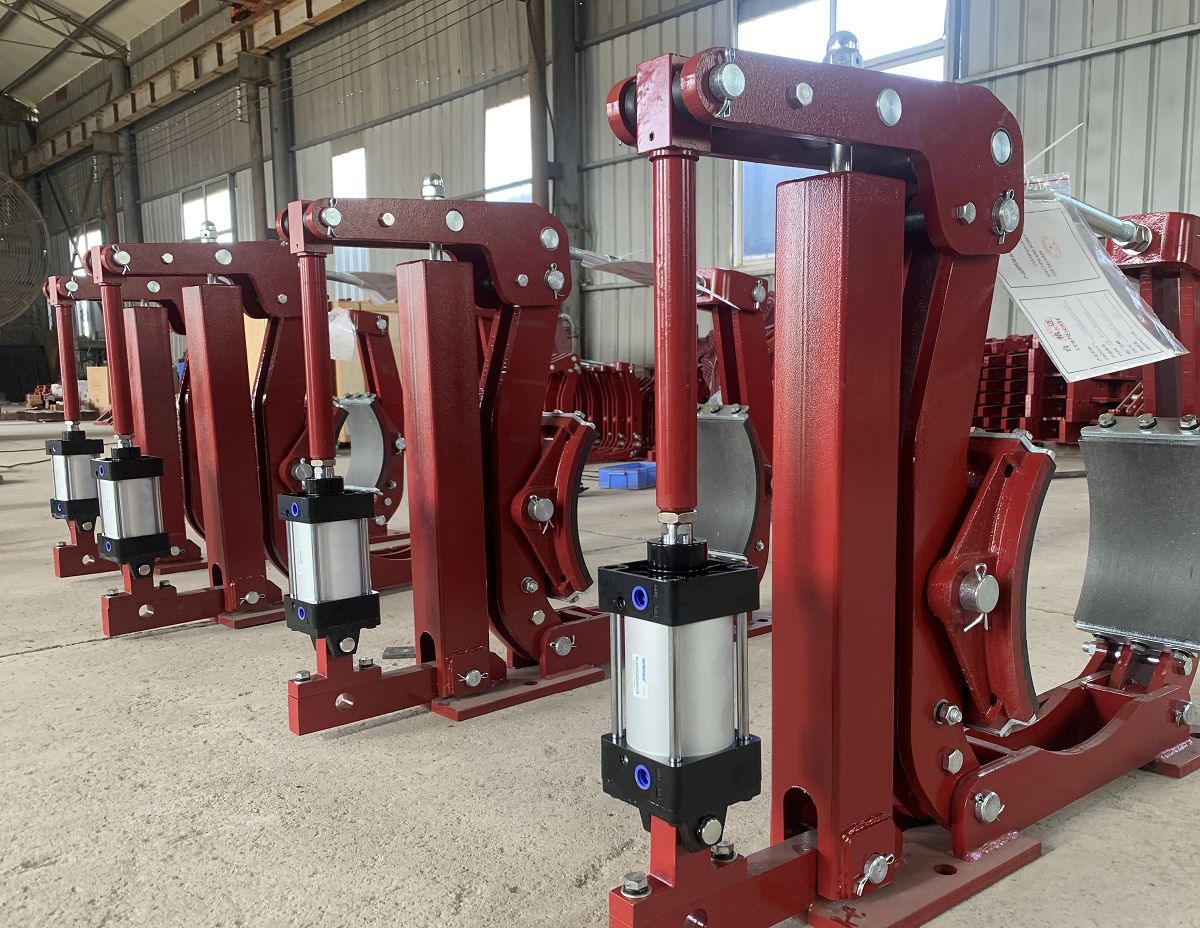

YW 시리즈 공압 브레이크
목적 및 주 특성 :
- 리프팅, 운송, 야금, 광업, 항구 및 건축과 같은 기계의 다양한 메커니즘을 제동하는 데 널리 사용됩니다.
- 설치 치수는 DIN15435 및 JB/T7021-2006 표준을 준수하며 기술 요구 사항은 JB/T6406-2006 표준을 준수합니다.
사용 조건 :
- 환경 온도 : -20도 ~ 50도.
- 주변 작업 환경에는 가연성, 폭발성 또는 부식성 가스가 없어야합니다. 그렇지 않으면 안티 - 부식 제품을 사용해야합니다.
- 공기의 상대 습도는 90%를 초과해서는 안됩니다.
- 작업 압력 : 0.5 ~ 0.7mpa.

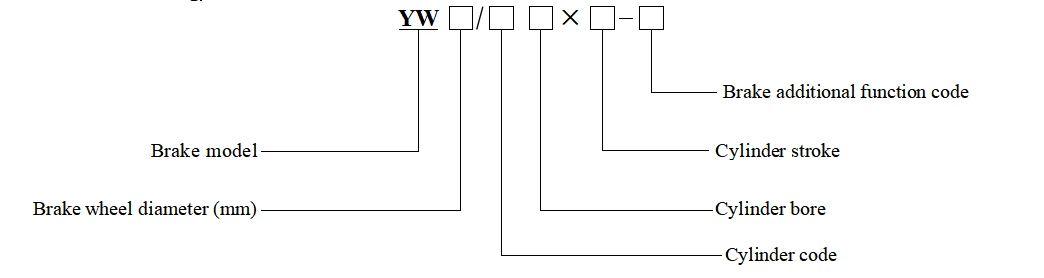

모델 의미
|
브레이크 추가 기능테이블 |
|
|
추가 기능 코드 |
추가 기능 테이블 |
|
M |
패드 마모를위한 자동 보정 장치 |
|
K1 |
(UP) 이동 스위치를 열십시오 |
|
K2 |
닫기 (낮은) 디스플레이 이동 스위치 |
|
K3 |
패드 마모 한계 디스플레이 이동 스위치 |
|
S1 |
왼손 수동 장치 |
|
S2 |
오른쪽 수동 장치 |

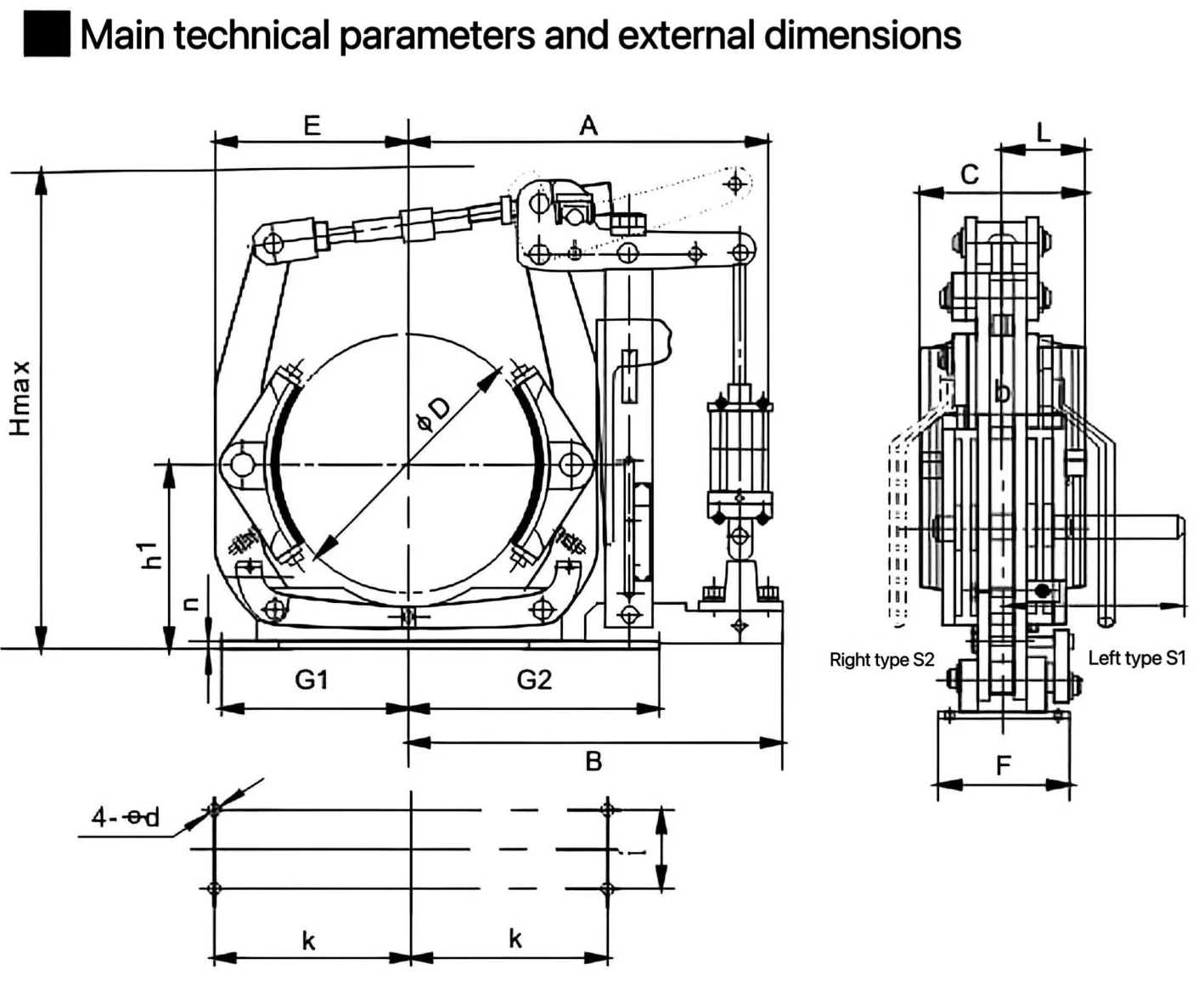

기술 매개 변수 및 외부 치수 테이블
단위 : MM
|
모델 |
제동 토크 (NM) |
후퇴 거리 (MM) |
B |
A |
b |
C |
D |
d |
E |
F |
G1 |
G2 |
hmax |
h1 |
i |
K |
M |
n |
L |
체중 (kg) |
공기 입구 크기 |
|
|
브레이크 |
어울리는 실린더 |
|||||||||||||||||||||
|
YW-160/Q32×60 |
QGA32×60mp2jy |
80-160 |
1 |
324 |
332 |
65 |
47 |
160 |
14 |
145 |
85 |
145 |
195 |
440 |
132 |
55 |
130 |
105 |
8 |
145 |
24 |
M10×1 |
|
YW-200/Q32×60 |
QGA32×60mp2jy |
100-335 |
401 |
372 |
70 |
47 |
200 |
14 |
175 |
90 |
165 |
255 |
500 |
160 |
55 |
145 |
118 |
10 |
150 |
26.5 |
||
|
YW-250/Q32×60 |
QGA32×60mp2jy |
125-350 |
1 |
473 |
437 |
90 |
47 |
250 |
18 |
205 |
110 |
200 |
290 |
585 |
190 |
65 |
180 |
149 |
12 |
180 |
36 |
M10×1 |
|
YW-250/Q40×60 |
QGA40×60mp2jy |
300-550 |
440 |
54 |
M14×1.5 |
|||||||||||||||||
|
YW-315/Q32×60 |
QGA32×60mp2jy |
150-450 |
1.25 |
528 |
492 |
110 |
47 |
315 |
18 |
225 |
115 |
245 |
330 |
585 |
230 |
80 |
220 |
174 |
17 |
170 |
55.5 |
M10×1 |
|
YW-315/Q40×60 |
QGA40×60mp2jy |
315-710 |
495 |
54 |
56 |
M14×1.5 |
||||||||||||||||
|
YW-315/Q50×60 |
QGA50×60mp2jy |
630-1250 |
501 |
66 |
59.5 |
|||||||||||||||||
|
YW-400/Q32×60 |
QGA32×60mp2jy |
200-470 |
1.25 |
615 |
575 |
140 |
47 |
400 |
22 |
310 |
160 |
310 |
420 |
715 |
280 |
100 |
270 |
211 |
14 |
170 |
117 |
M10×1 |
|
YW-400/Q40×60 |
QGA40×60mp2jy |
400-800 |
577 |
54 |
118 |
M14×1.5 |
||||||||||||||||
|
YW-400/Q50×60 |
QGA50×60mp2jy |
630-1250 |
585 |
66 |
775 |
119 |
||||||||||||||||
|
YW-400/Q63×60 |
QGA63×60mp2jy |
1000-2240 |
588 |
76 |
121 |
M18×1.5 |
||||||||||||||||
|
YW-500/Q50×60 |
QGA50×60mp2jy |
800-1600 |
1.25 |
724 |
682 |
180 |
66 |
500 |
22 |
390 |
180 |
365 |
535 |
815 |
340 |
130 |
325 |
270 |
21 |
180 |
155 |
M14×1.5 |
|
YW-500/Q63×60 |
QGA63×60mp2jy |
1250-2500 |
687 |
76 |
835 |
170 |
M18×1.5 |
|||||||||||||||
|
YW-500/Q80×60 |
QGA80×60mp2jy |
2000-4000 |
697 |
96 |
845 |
174 |
||||||||||||||||
|
YW-630/Q63×60 |
QGA63×60mp2jy |
1600-3150 |
1.6 |
847 |
810 |
225 |
76 |
630 |
26 |
470 |
220 |
450 |
600 |
1035 |
420 |
170 |
400 |
330 |
20 |
185 |
276 |
M18×1.5 |
|
YW-630/Q80×60 |
QGA80×60mp2jy |
2500-5000 |
820 |
96 |
280 |
|||||||||||||||||
|
YW-630/Q100×60 |
QGA100×60mp2jy |
3550-7100 |
830 |
115 |
287 |
M22×1.5 |
||||||||||||||||
|
YW-710/Q63×60 |
QGA63×60mp2jy |
1000-3250 |
1.6 |
905 |
870 |
255 |
76 |
710 |
27 |
520 |
240 |
500 |
650 |
1135 |
470 |
190 |
450 |
372 |
25 |
220 |
401 |
M18×1.5 |
|
YW-710/Q80×60 |
QGA80×60mp2jy |
2500-5600 |
880 |
96 |
406 |
|||||||||||||||||
|
YW-710/Q100×60 |
QGA100×60mp2jy |
4000-8000 |
890 |
115 |
517 |
M22×1.5 |
||||||||||||||||
참고 : 특정 모델과 구조적 차원은 변경 될 수 있습니다.
제품 소개
YW 시리즈 공압 드럼 브레이크의 설치 치수는 DIN15435 및 JB/T7021 - 2006 표준을 준수하며 기술 요구 사항은 JB/T6406-2006 표준을 준수합니다. 공압 드라이브로 브레이크 슈즈는 브레이크 드럼에 눌러 마찰에 의존하여 제동을 달성합니다. 공기 압력이 풀린 후, 브레이크 신발은 재설정 스프링의 작용 하에서 브레이크 드럼과 분리되어 브레이크를 방출합니다. 주변 온도는 -20도 ~ 50도이며 공기의 상대 습도는 90%를 초과하지 않습니다. 주변 작업 환경에는 가연성, 폭발성 또는 부식성 가스가 없어야합니다. 그렇지 않으면 안티 조직 제품을 사용해야합니다. 작업 압력은 일반적으로 0.5mpa ~ 0.7mpa입니다. 주로 주로 리프팅, 운송, 야금, 광업, 항구 및 건축과 같은 기계의 다양한 메커니즘을 제동하는 데 사용됩니다.
